XRS02开放式式微焦点X射线高压电源

产品详细介绍

1.1 产品描述

XRS02 电源是波尔高压电源有限公司针 对工业 X 射线无损检测专门设计的高精

密、高稳定电源。输出功率最高 160W，输 出最高电压为 160kV。电源主要应用于工  业测厚、无损检测、材料分析、安检等领  域。

1.2 产品特点

高达 160kV 负极性高压输出

超低纹波，纹波有效值低于 0.1% 浮地直流灯丝 10V 5A 输出

栅偏电压-1200V 远程控制模式

管电压、最大灯丝电流都可由远程设定

1.3 技术指标

输入电压：180-264Vac

功率因数：0.92

管电压输出：0-160kV 负极性

管电流输出：0-1mA

输出电压稳定度：热稳定后小于 0.1%

输出电压纹波：<0.1%有效值

管电流稳定度：热稳定后小于 0.1%

灯丝电压：0-10V 直流

灯丝电流：0-5A 直流

栅偏电压：0-1200V 直流负极性

参数设置：

管电压设置：0-10V=0-160kV

最大灯丝电流设置：0-10V=0-5A（最大灯 丝电流设定了灯丝电流的上限，防止 X 射 线管烧毁）

栅偏电压设置：根据管电流调整，最大 1200V

反馈输出：

管电压反馈：0-10V=0-160kV

管电流反馈：0-10V=0-1mA

灯丝电流反馈：0-10V=0-5A

栅偏电压反馈：0-10V=0-1200V

远程模式电源控制及信息显示：

故障及工作状态通过 12 位 LED 灯显示

远程模通过后面板 D 型 25 针接口（具体内 容见后面说明）可由用户远程控制

连接方式：

高压输出连接：CLAYMOUNT C12 型 （R24）225kV 高压插座

输入连接：标准 IEC 电源插座

控制连接：D 型 25 针插座（FEMALE）连 接器

环境要求：

温度：0-50 °C

湿度：<90%不结露

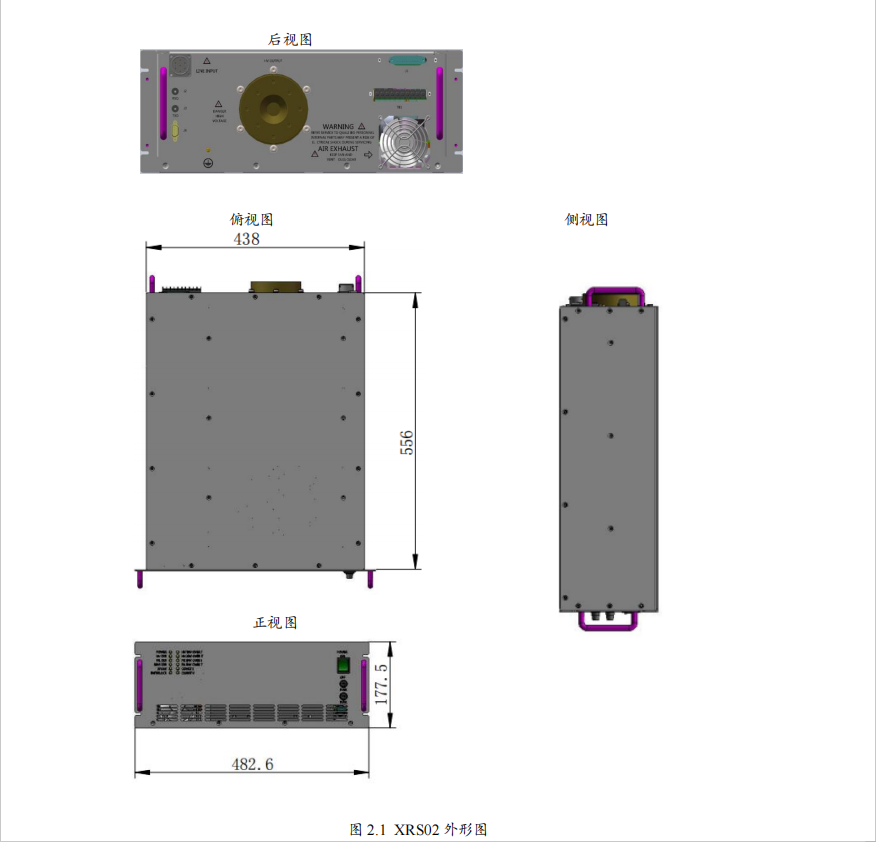

外型尺寸：483mm 宽 X178mm 高 X556mm 深

重量：50kG
