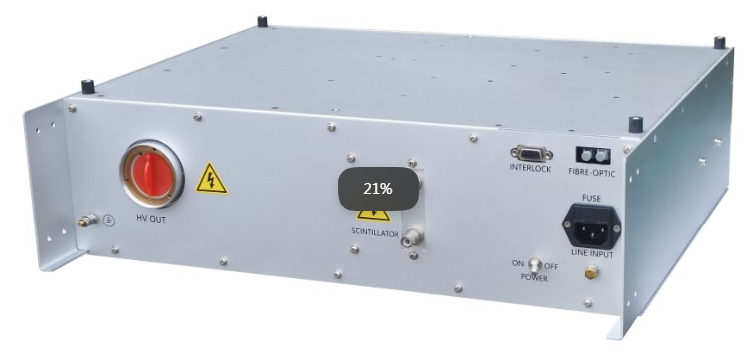

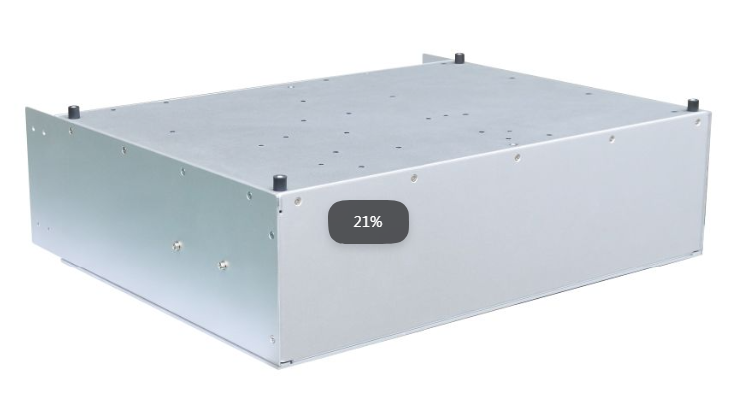

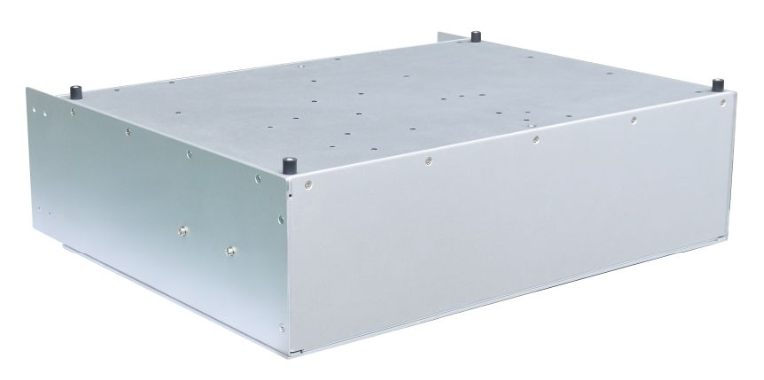

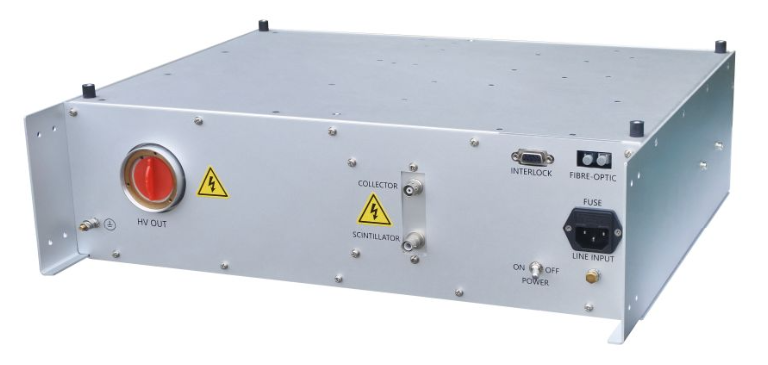

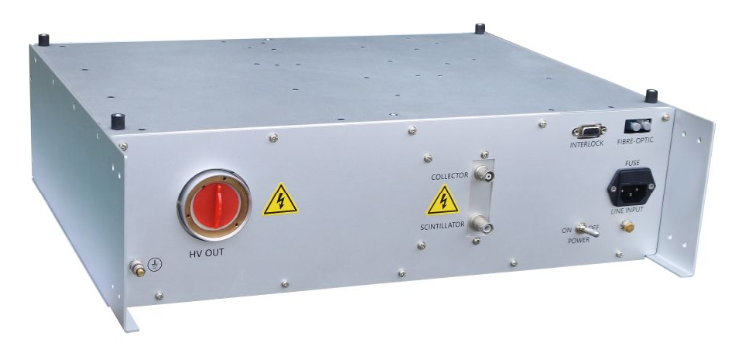

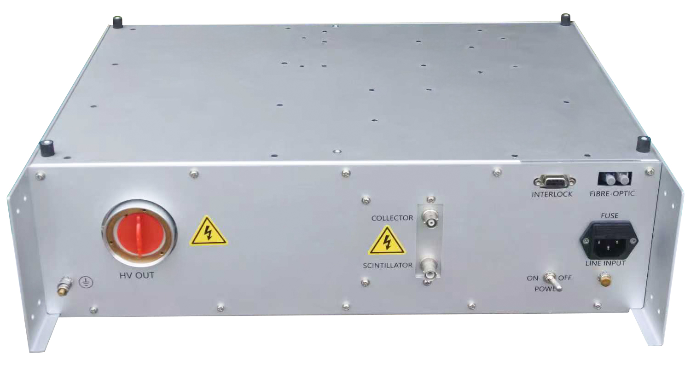

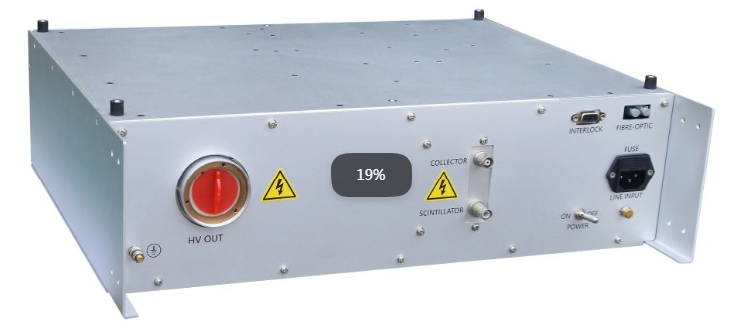

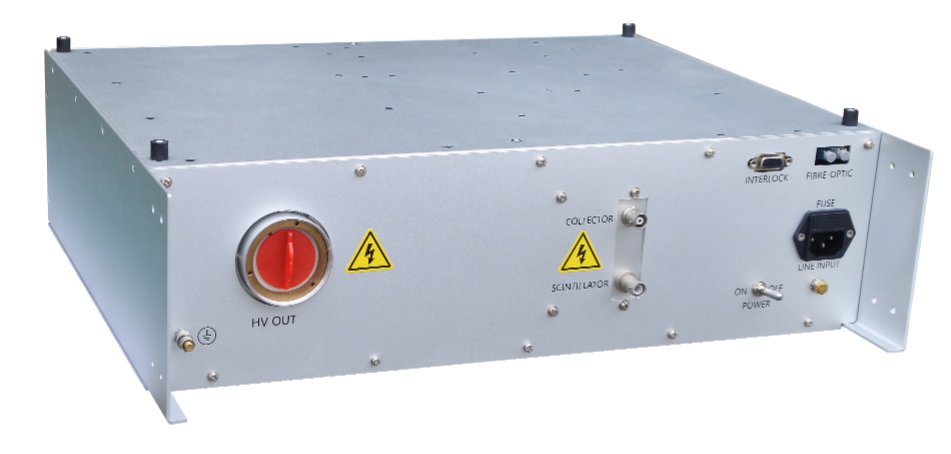

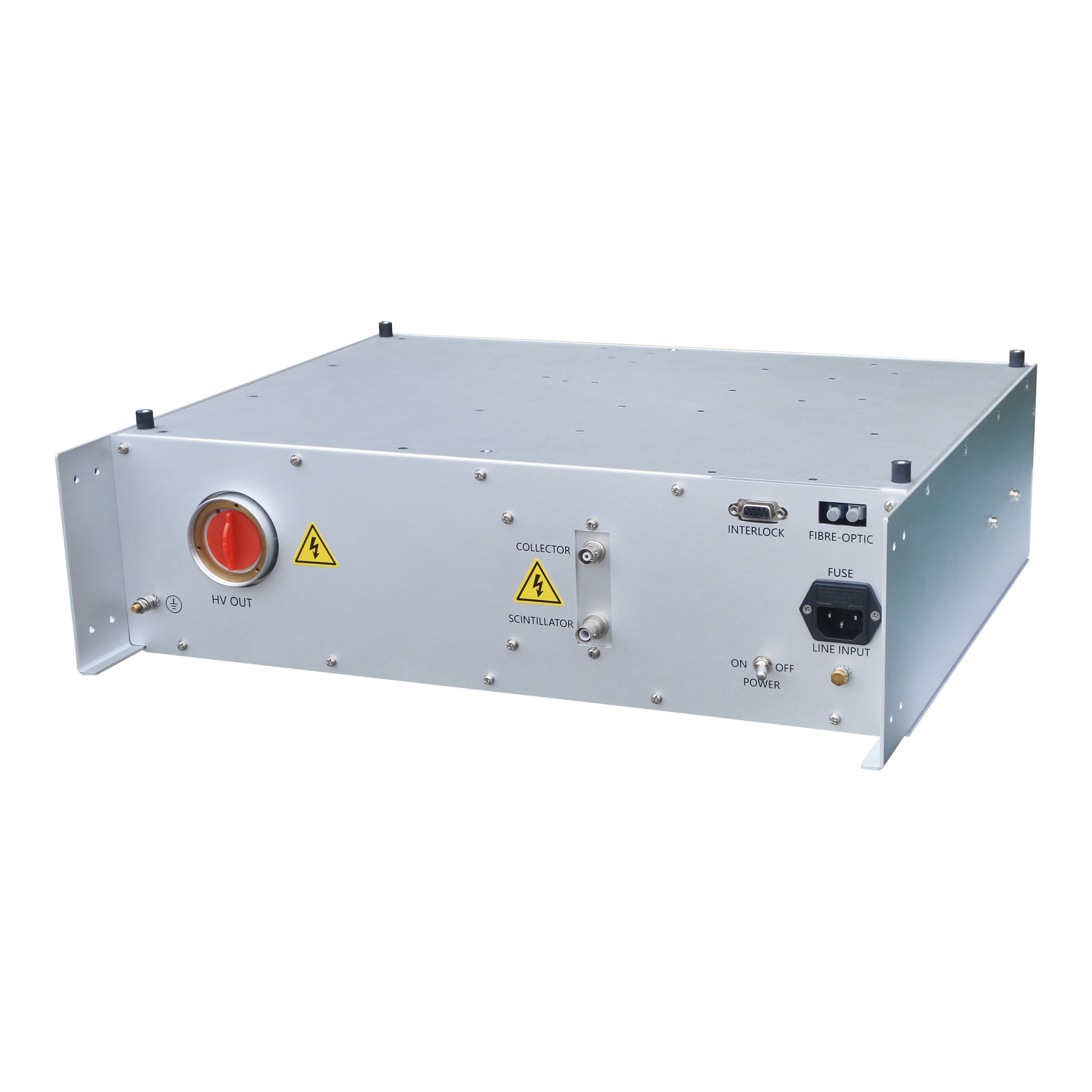

EBM01-30N12 电子显微镜高压电源

EBM01-30N12 是波尔高压电源公司研发的高稳定性电子显微镜高压电源，专为扫描电子显微镜（SEM）设计。产品采用平衡式倍压整流电路，电路对称性佳，高压输出纹波系数小，元器件使用量少，可满足高压电源高稳定度输出、小型化的发展需求。

一、技术参数

1. 输入电源

电压范围：220Vac ±10%，50/60Hz，单相

2. 输出参数

3. EHT 稳定性与调节率

二、保护与功能

1. 配备自动软启动功能；
2. 具备过压 / 过流 / 过温 / 打火自恢复保护；
3. 自带 Interlock 互锁功能。

三、环境条件

工作温度：0°C – 40°C 储存温度：-20°C – +85°C

湿度：10%–90%，无冷凝

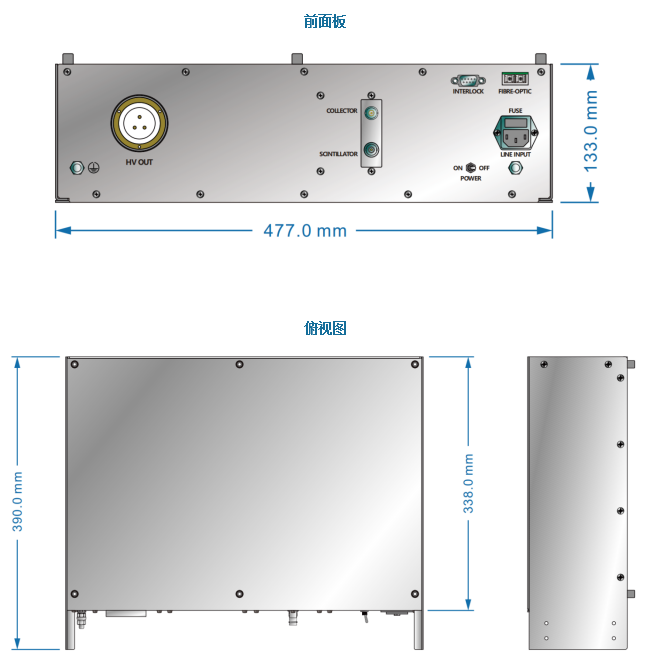

四、机械结构

尺寸：5.25”(3U) H×19”W×13.39”D（13.3cm×48.3cm×34cm） 重量：约 13.5kg 冷却方式：自然冷却

五、主要特性

1. 低纹波、高稳定性，适配扫描电子显微镜使用需求；
2. 体积小巧，为标准 19 英寸机架安装尺寸，安装灵活性高；
3. 搭载光纤通讯接口，信号传输更稳定；
4. 自带 Interlock 互锁功能，使用安全性高；
5. 可根据客户需求，定制接口及相关参数。

六、应用范围

专为扫描电子显微镜（SEM） 设计，适配扫描电镜的高压供电需求。

七、控制与接口

1. 采用标准光纤通讯 RS232 接口，通过 D-SUB9 连接器实现对 EHT、灯丝、收集极和闪烁体的控制；
2. 面板 POWER 钮子开关为 EHT 连锁控制，正常使用需拨至 ON 档位，否则无供电输出。

D-SUB9 互锁功能引脚定义
