英文版大功率高压电源（水冷结构）
型号：GHH-60kV-30kW
功率：10kW 15kW 20kW 30kW
输入电压：380
输出电压：500V 1kV 10kV 20kV 50KV 60kV
产品详细介绍
大功率实电源（水冷机构）主要技术参数：
1 输入电压：350--440Vac
2 输出功率：平均连续最大功率10KW---30kW
3 输出电压：0- 5kV 20kV 30kV 50kV 60kV （电压由客户定制）
4线性调整率: 0.1%
5负载调整率:0.1%
6充放电频率：最高100Hz
7充放电重复精度：0.5%
8 功率因数：≥0.9
9 整机效率：≥0.92
10 输出极性：负极性
11 冷却方式：水循环冷却。用户提供水冷却系统，水压不超过3Bar
水流量不低于3升/分钟,进水温度不高于室温+5摄氏度 （可根据客户实际需要做风冷结构，我们有成熟的产品）
12 机械尺寸：460(W)mmX415(H)mmX736(D)mm
13 操作温度:-10C to 40C
14湿度: <90%
15重量：90kg
控制方式：分为面板控制和远程控制两种方式

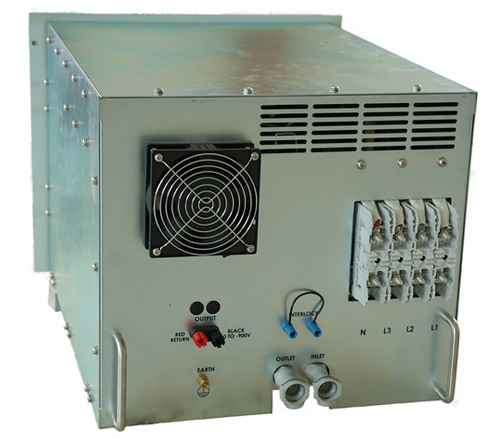

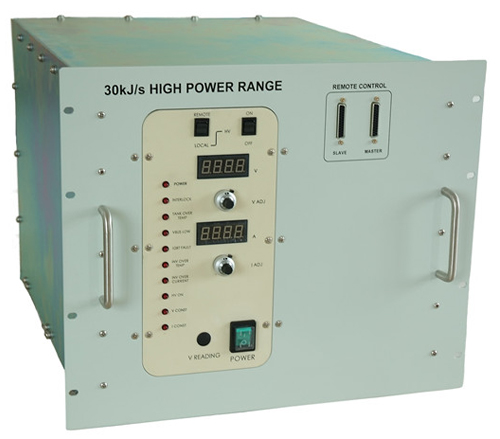

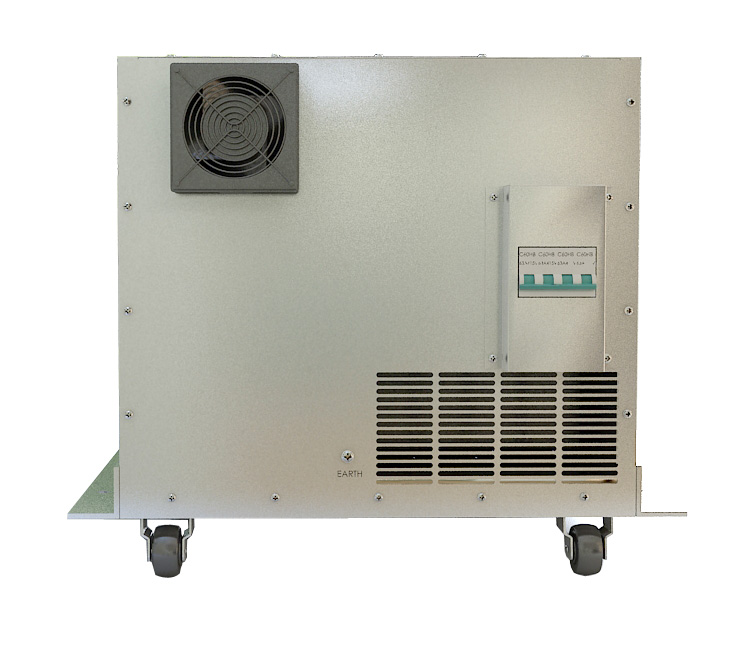

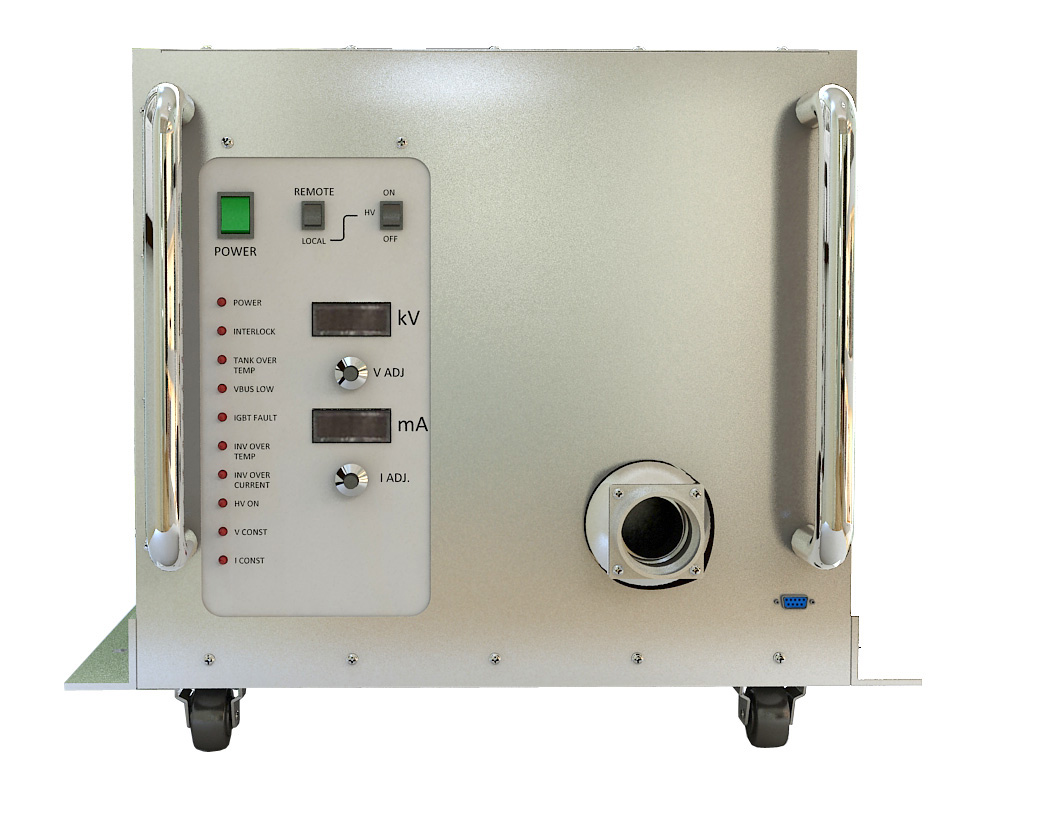

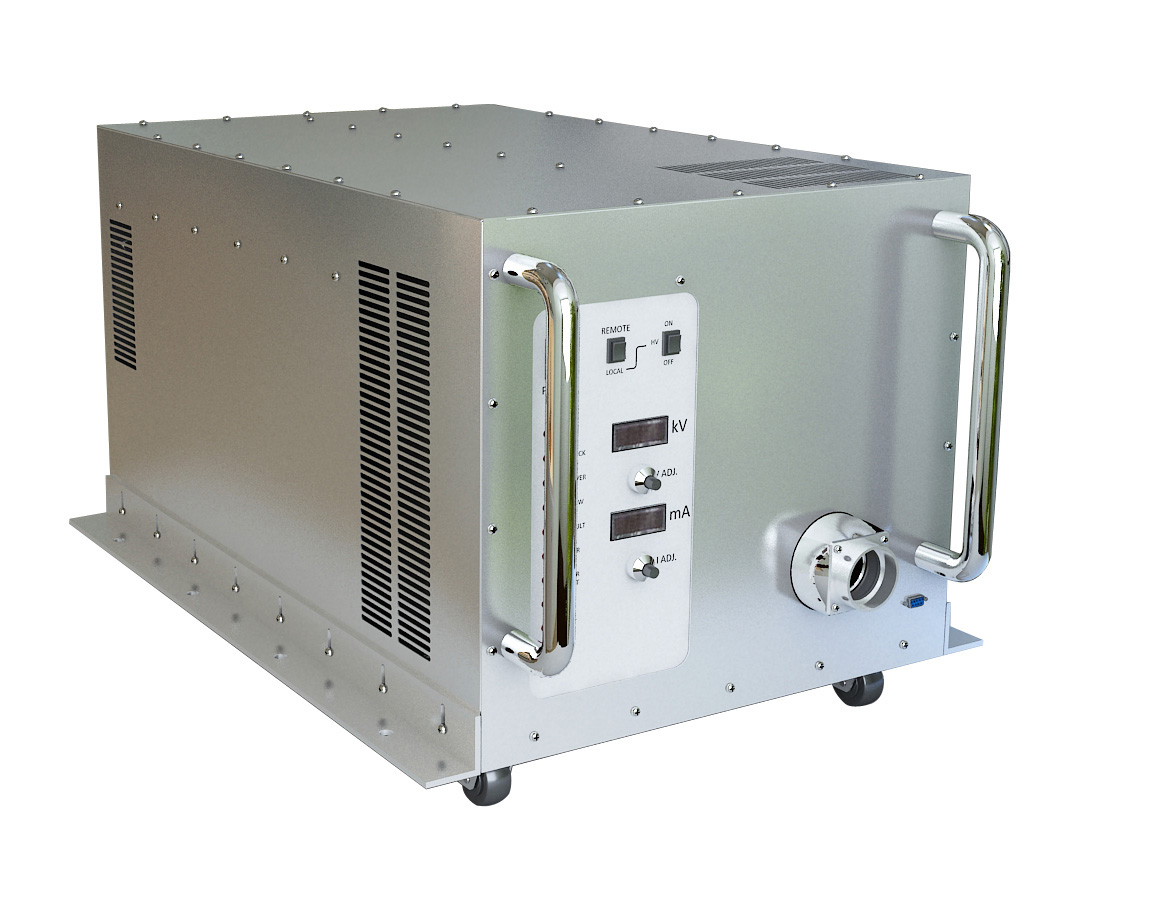

面板控制包括：
110圈高精度电位器设定输出电压
24位LED数字表显示实际输出电压
310圈高精度电位器设定输出电流
44位LED数字表显示实际输出电流
510位LED指示灯显示电源的工作状态，包括：1）Power 上电指示；2）INTERLOCK外部联锁开路指示；3）TANK OVER TEMP 油箱过温指示；4）VBUS LOW 母线电压欠压指示；5）IGBT FAULT 逆变器元件故障指示；6）INV OVER TEMP 逆变器
过温指示；
7）HV ON 高压启动指示；
8）8）V CONST 恒压模式指示；
9）9）I CONST 恒流模式指示
6高压启动开关
7面板控制/远程控制变换开关
8电源主开关
注意：恒压模式指示灯亮表明负载电容上的电压已经达到设定电压 ；恒流模式指示灯亮表明电源正以设定的电流向负载电容器充电。
远程控制由标准D型 25针连接器作为输出接口，按要求放置在后面板（电源上用插孔（FEMALE) D 连接器）
该连接器25针的定义如下（与Genvolt 公司 TITAN系列电源相同）：
|
针号 |
信号名称 |
I/O |
说明 |
|
1 |
+15V |
OUTPUT |
DC15V，最大提供125mA电流 |
|
2 |
EMERGENCY STOP LED |
OUTPUT |
OC输出，紧急停止信号，表明电源紧急停止开关动作 |
|
3 |
INHIBIT LED |
OUTPUT |
OC输出，禁止启动信号，表明电源接受到了一个禁止启动信号 |
|
4 |
EOC LED |
OUTPUT |
OC输出，充电模式结束信号，表明电源充电结束，电压已经达到设定值，恒压模式下，表明电源输出电压保持在设定电压值 |
|
5 |
IGBT FAULT LED |
OUTPUT |
OC输出，IGBT故障信号，表明IGBT出现故障 |
|
6 |
INVERTER OVER CURRENT LED |
OUTPUT |
OC输出，逆变器过流信号，表明逆变器电流超过600A |
|
7 |
CONSTANT CURRENT LED |
OUTPUT |
OC输出.，恒流充电模式，表明电源正以恒流模式充电 |
|
8 |
INVERTER OVERTEMPEARTURE |
OUTPUT |
OC输出. ，逆变器过温信号，表明逆变器温度超过60摄氏度 |
|
9 |
AUTO DWELL(NOT FIT) |
INPUT |
此信号不适于此电源使用，请悬空 |
|
10 |
ENABLE/RESET |
INPUT |
输出启动与关闭，15V高压开启，对地闭合或悬空高压关闭 |
|
11 |
V PROGRAM |
INPUT |
电压设定，0-10V线性对应0到最高输出电压 |
|
12 |
CURRENT METER |
OUTPUT |
输出电流信号，0-10V线性对应0到最大输出电流（误差±1%） |
|
13 |
VANALOG |
OUTPUT |
输出电压信号，0-10V线性对应0到最大输出电压（误差±1%） |
|
14 |
INTERLOCK LED |
OUTPUT |
OC输出，表明连锁环没有闭合 |
|
15 |
VBUS LOW LED |
OUTPUT |
OC输出，表明内部母线电压过低（低于400V） |
|
16 |
AUTO DWELL LED |
OUTPUT |
此信号不适于此电源使用，请悬空 |
|
17 |
CHARG ENABLED |
OUTPUT |
OC输出，表明电源已经启动充电 |
|
18 |
Iprogram |
INPUT |
电流设定信号，0-10V线性对应最大电流 |
|
19 |
OIL OVERTEMPERATURE LED |
OUTPUT |
OC输出，油温过高信号，表明内部油箱温度超过70摄氏度 |
|
20 |
CONSTANT VOLTAGE LED |
OUTPUT |
OC输出，表明电源处于恒压模式. |
|
21 |
DIGITAL GND |
|
数字地 |
|
22 |
INHIBIT |
INPUT |
禁止启动信号，>5V禁止高压输出，0V允许高压启动 |
|
23 |
ANALOG GND |
|
模拟地，为所有模拟输入信号提供参考地 |
|
24 |
+11V DC |
OUTPUT |
+11V参考信号供外部使用 |
|
25 |
VOLT METER |
OUTPUT |
电压显示信号，0-10V对应最大输出电压 |
